Aanleverspecificaties lasersnijden - online aanvragen

Richtlijnen en voorwaarden waar je de bestanden aan moeten voldoen om de aanvraag geautomatiseerd af te kunnen handelen via het webportaal:

1 plaatuitslag per DXF of STEP-bestand; 1 gesloten buitencontour met binnencontouren.
Open buitencontouren zijn niet toegestaan.
Teken schaal 1:1
Teken geen overlappende lijnen of bogen
Geen bemating, arcering, tekst en kaders in het bestand
De bestandsnaam moet uniek zijn, met minder dan 20 karakters.
De bestandsnaam mag geen leestekens bevatten, behalve – of _
AutoCad 2017/2018 wordt niet ondersteund; bestand opslaan als R2013AS2Drawing*DXF of STEP-bestand.
Maximale afmeting snijdelen 2980mm x 1480mm i.v.m. snijbereik laser (6000 x 2000 ook mogelijk)
Houd rekening met de minimaal te snijden gatdiameter Ø per plaatdikte . Indien (boor- of tap)gaten kleiner zijn getekend, worden deze gegraveerd.
Bij tapgaten het gewenste aantal opgeven en een PDF-werktekening met dezelfde bestandsnaam mee uploaden.
Tapgaten dienen als boorgaten getekend te zijn met een min. gatdiameter van 3,3 mm(M4) t/m max. gatdiameter van 14 mm (M16).
Bij verzonken gaten het gewenste aantal opgeven en een PDF-werktekening met dezelfde bestandsnaam mee uploaden. De aanvraag wordt niet automatisch afgehandeld, de afdeling verkoop beoordeelt de aanvraag en brengt handmatig de offerte uit.
Teken alleen lijnen en bogen. Geen proxy graphics, regions, polylines, LWpolylines, blocks, spline, etc. Bestanden met foute lijnelementen kunnen een afwijking in de uitslag geven.
Bij graveringen van tekst, de tekst exploderen naar lijnen en bogen(dus niet als tekst)
Teken de te snijden lijnen in kleurnummer 0 (zwart/wit)
Teken de insnijdingen in kleurnummer 11 (groen)
Teken de te graveren lijnen in kleurnummer 5 (geel)
Alleen getrokken lijnen voor scheidende bewerkingen, graveringen en laskanten (geen hartlijnen, stippellijnen gebruiken)
Hanteer minimaal 1.0 mm tussenruimte bij insnijdingen
Afrondingen aan het product worden afhankelijk van de plaatdikte door de software gegenereerd. Er dient een minimale lijnlengte getekend te zijn, zodat de laserstraal de afronding vloeiend kan snijden. De minimale lijnlengte verschilt per plaatdikte.
Bij niet symmetrische toleranties, de contouren tekenen in het midden van het tolerantiegebied. Teken een gat Ø 20.25 mm voor Ø20 -0/ +0.5 mm.
Getekende geometrie is de zichtzijde/foliezijde (DXF)
Eventuele braamvorming zit aan de onderzijde.
Upload altijd een PDF-werktekening met dezelfde bestandsnaam, met hierin extra informatie als zichtzijde, maatvoering, folie, slijprichting, insteekpositie etc., indien dit belangrijk is
De slijprichting kun je aangeven bij de functie ‘oriëntatie‘. Indien niets is aangegeven of wanneer het ongeslepen materiaal betreft, wordt de slijprichting vrij geïnterpreteerd (O)
De toleranties volgens ISO 9030-1, tenzij anders overeengekomen.

Online offerte aanvragen

Afwijkende aanvraag? Ontvang een persoonlijke offerte!

Is je aanvraag niet geschikt om online in te dienen, bijvoorbeeld omdat je gevraagde materiaalsoort of -dikte niet beschikbaar is? Of heb je een grotere afmeting dan 2980mm x 1480mm? Een complex vraagstuk of afwijkende toleranties? Wij beoordelen je aanvraag graag persoonlijk!

Ander materiaal dan onze voorraadmaterialen
Groter product dan 2980mm x 1480mm
(wel aan te vragen via het web, maar handmatige afhandeling en afwijkende levertijden)
Speciale wensen en eisen

Ontvang een persoonlijke offerte

Kleinst te snijden gaten

Vanwege de automatisering is het ingeregeld dat wij per plaatdikte een minimale gatdiameter Ø hanteren voor lasersnijden. Zijn de getekende gaten kleiner, dan worden deze gegraveerd.

Bekijk de kleinst te snijden gaten per plaatdikte

Minimale lijnlengte in snijcontouren

Om de contouren te kunnen snijden, heeft de laserbron een minimale radius aan het product nodig. Anders gezegd; om de afronding aan de geometrie te kunnen maken, moet de getekende lijn een minimale lengte bevatten. Deze lengte is per plaatdikte afhankelijk . Wanneer er geen radius aan het product is getekend, moeten de lijnelementen waaruit het snijcontour bestaat lang genoeg zijn, zodat de software zelf een afronding aan het product kan leggen. Als de producten niet zijn voorzien van een radius die groot genoeg is, of wanneer te kleine lijnstukken elkaar opvolgen, loopt de software hierop vast. Houd er rekening mee dat wanneer de laserstraal twee keer achtereenvolgend de bocht om moet, er ook twee keer de minimale lijnlengte nodig is.

Bekijk overzicht minimale lijnlengte lasersnijden

De gewenste slijprichting meegeven (Oriëntatie)

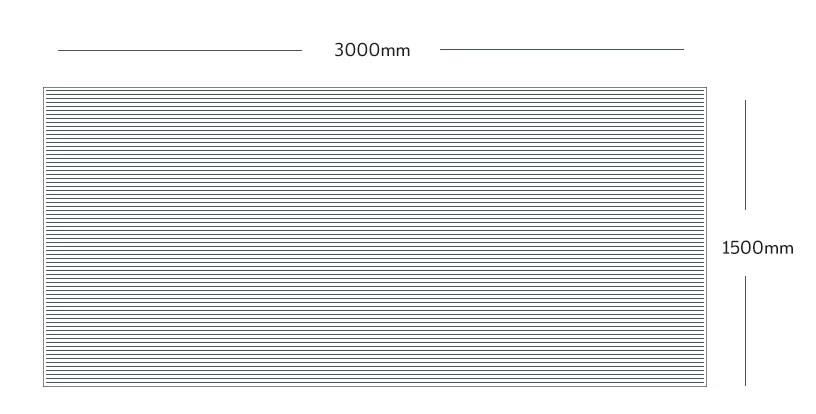

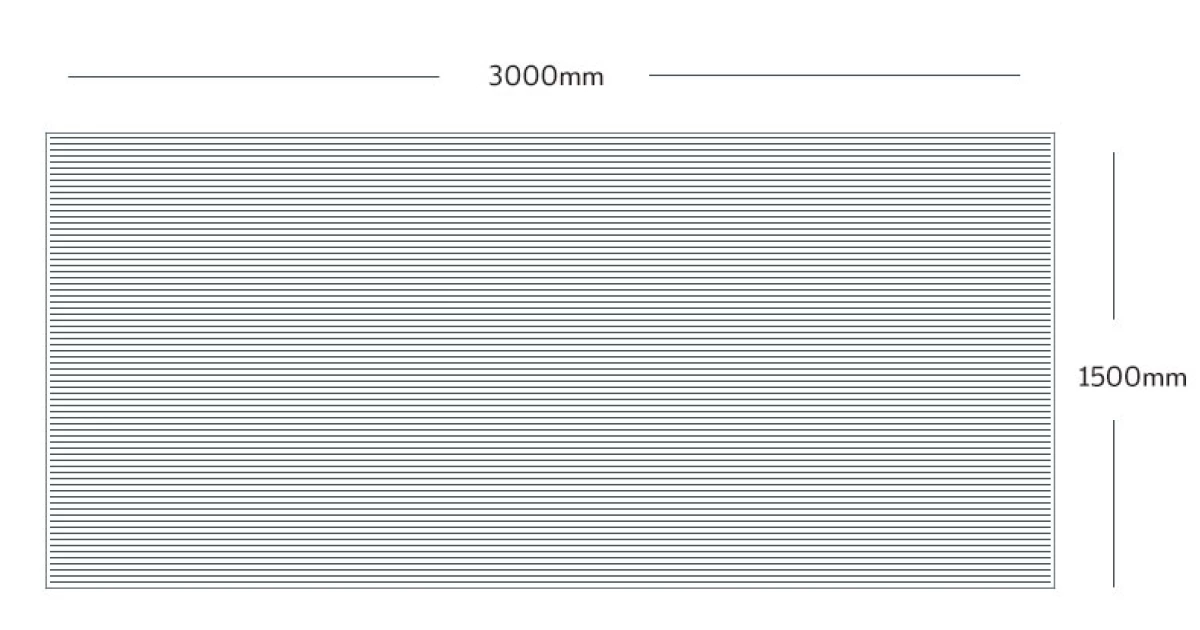

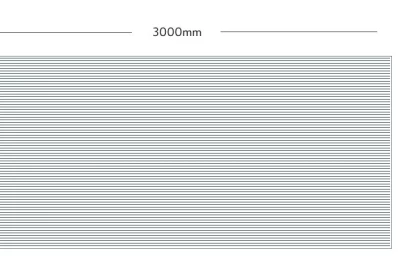

Bij een geslepen plaat, loopt de slijprichting altijd horizontaal over de plaat. Zoals hieronder:

Bij geslepen materiaal is het mogelijk om de gewenste slijprichting voor het product aan te geven in het online portaal. Je ziet de uitslag van je getekende product. Met de functie “oriëntatie” kun je de gewenste slijprichting selecteren. Het product wordt automatisch zo gedraaid ten opzichte van de plaat, dat de slijprichting goed over het product loopt.

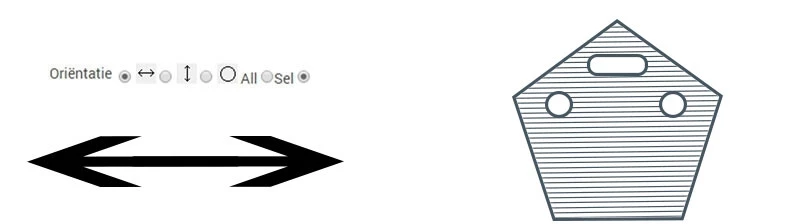

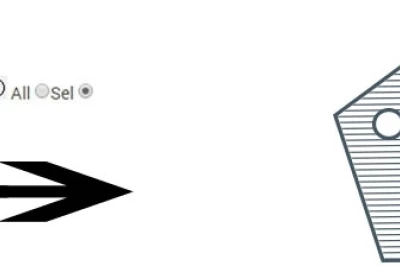

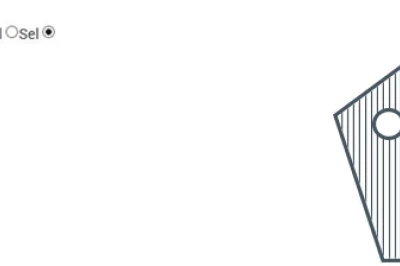

Oriëntatie t.o.v. getoonde uitslag – Niet roteren

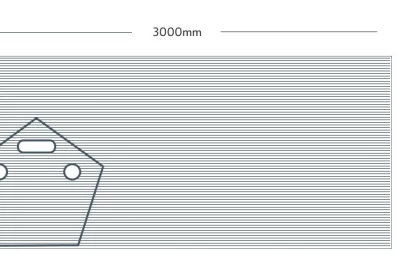

De slijprichting loopt met deze functie horizontaal over de getoonde plaatuitslag.

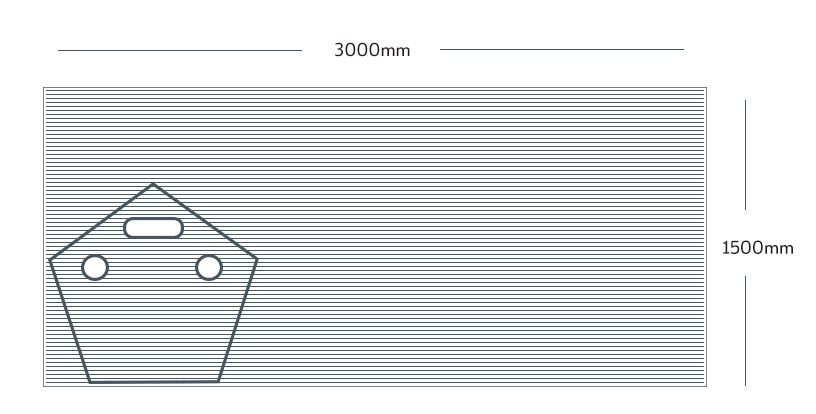

Het product wordt zo in de plaat georiënteerd dat de slijprichting horizontaal over het product loopt.

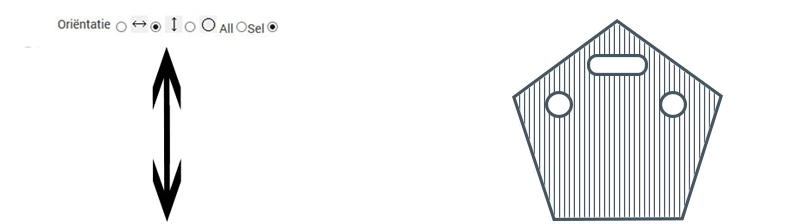

Oriëntatie t.o.v. getoonde uitslag – 90 graden roteren

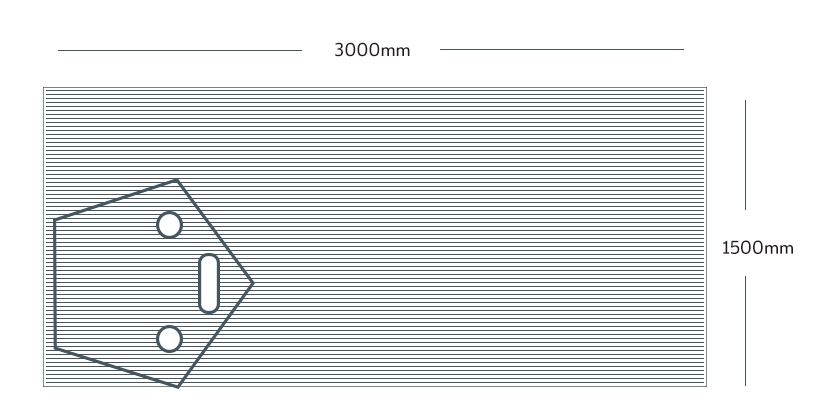

De slijprichting loopt met deze functie verticaal over de getoonde plaatuitslag.

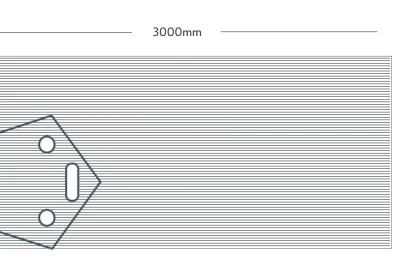

Het product wordt een kwartslag gedraaid, zodat de slijprichting verticaal over het product loopt.

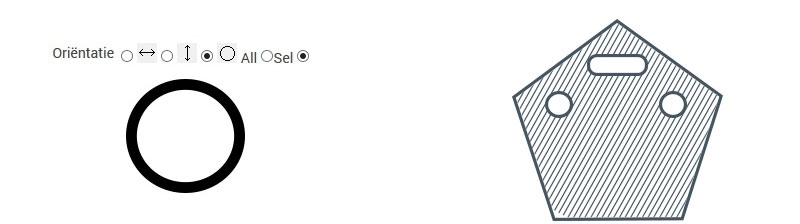

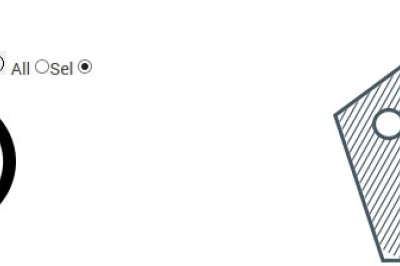

Oriëntatie t.o.v. getoonde uitslag – Vrij roteren
De slijprichting komt met deze functie willekeurig over de getoonde plaatuitslag.

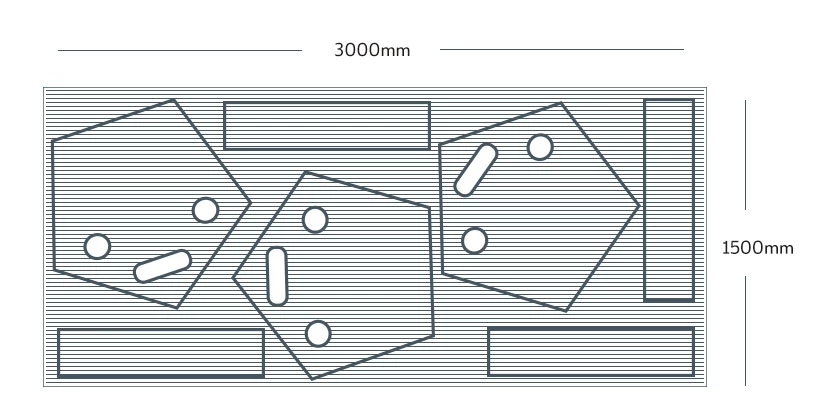

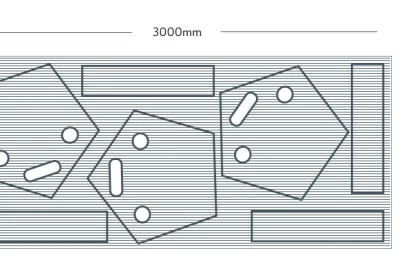

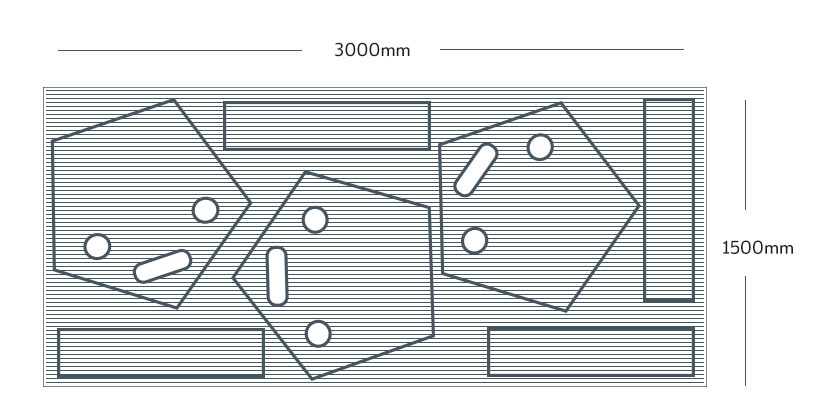

Het product mag vrij gedraaid worden in de plaat, zodat de meest gunstige nesting, met zo min mogelijk restmateriaal gerealiseerd kan worden.

Enkel bij geslepen materialen wordt rekening gehouden met de aangegeven richting!

Bij ongeslepen materiaal gaan wij er standaard vanuit dat wij het product vrij mogen roteren.
Wanneer je zetdelen aanvraagt, stuur dan altijd een pdf of opmerking mee als het van belang is hoe het product uit de plaat wordt georiënteerd.

Toleranties

Lasersnijwerk wordt, tenzij anders aangegeven, geleverd conform de toleranties gesteld in ISO 9013-1. In deze internationale norm is vastgelegd aan welke grenstoleranties de nominale maten van de lasergesneden producten moeten voldoen.

Bekijk toleranties voor lasersnijden
