Afstand gaten tot de zetlijn

Wanneer materiaal op de kantbank wordt gebogen/gekant, vervormt het materiaal in de buigzone. De binnenzijde van de hoek stuikt en de buitenzijde rekt. Zijn er gaten gesneden in in de buigzone, dan wordt de plastische vervorming zichtbaar. De gaten vervormen en zijn niet mooi rond.  Om dit te voorkomen, dient de kleinste zetmaat als minimale als afstand aangehouden te worden vanaf de zetlijn.

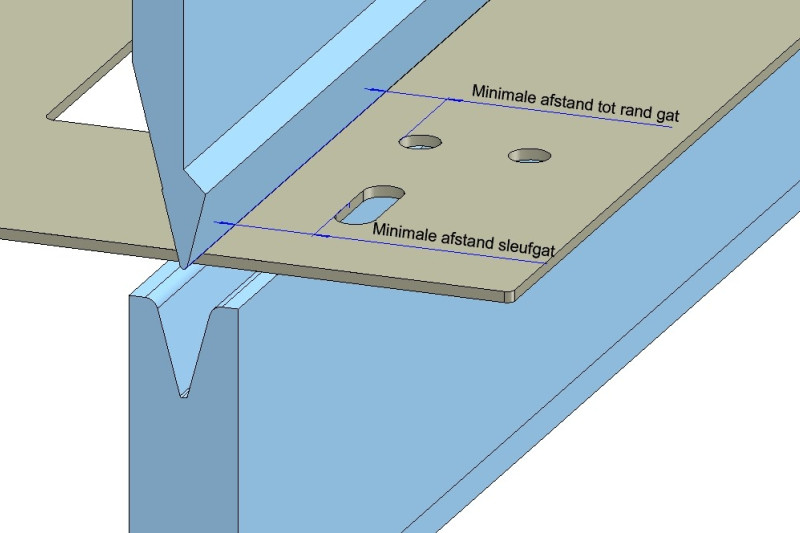

Minimaal aan te houden afstand van de buiglijn tot het gat

Om een zetting te maken in het product op een bepaalde ondergroef, heb je rekening te houden met een minimale afstand die nodig is vanaf de buiglijn tot aan het (sleuf)gat.

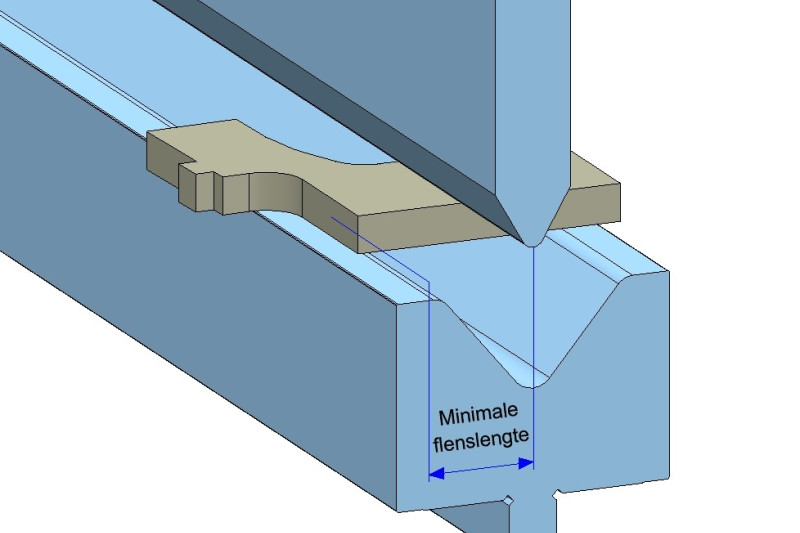

GroefMin. flenslengteMin. afstand sleufgat
(parallel aan buiglijn)
Min. afstand tot rand gat  (ø tot 5 x plaatdikte)
V-64,54,03
V-86,05,54
V-129,08,06
V-1612,511,08
V-2014,513,010
V-2417,015,512
V-3220,018,516
V-4026,024,520
V-5031,029,525
V-6040,036,030
V-8050,046,040
V-10060,056,050
