Matrijzen en ondergereedschappen

Door het gebruik van verschillende bovenstempels (zetmessen) en ondermatrijzen bij het kanten zijn wij in staat om je product van de juiste buiging te voorzien. Hieronder vind je een overzicht van onze ondergereedschappen.

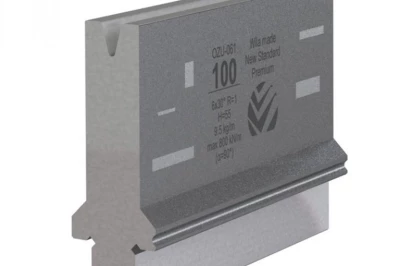

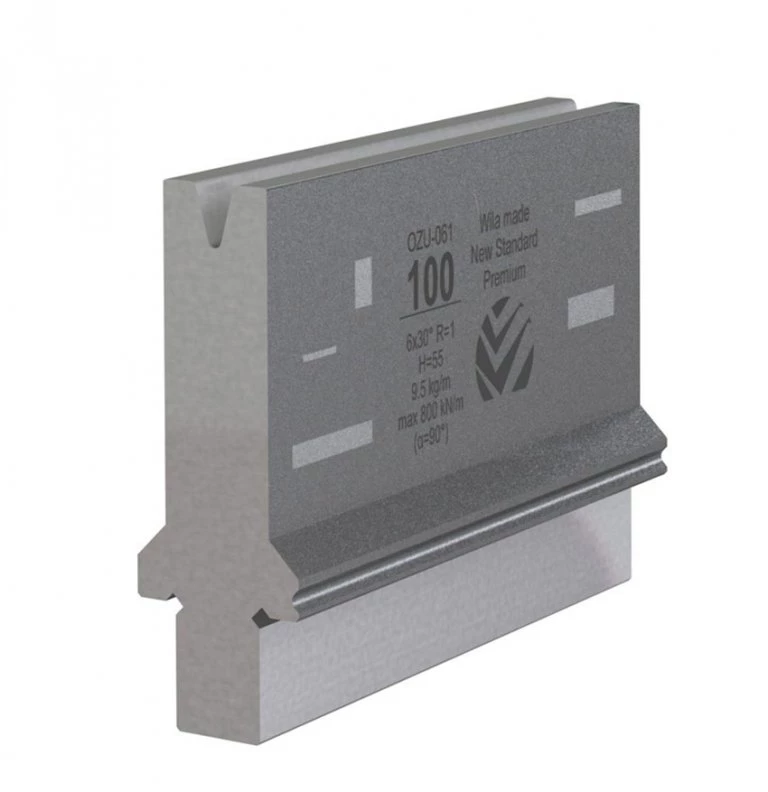

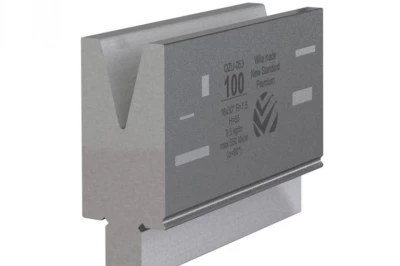

OZU-061

Groef: 6mm
Min. zetmaat tot 90°: 4mm
Max. graden: 30°
Max. belasting: 400 Kn/m
Max. plaatdikte: 1,25mm

Technische specificaties

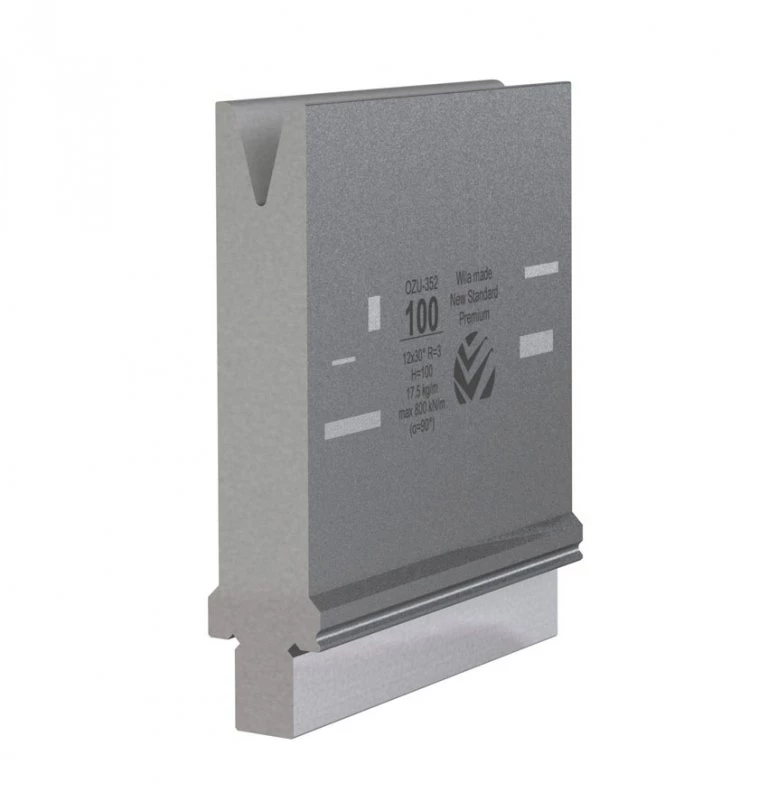

OZU-352

Groef: 12mm
Min. zetmaat tot 90°: 9mm
Max. graden: 30°
Max. belasting: 800 Kn/m
Max. plaatdikte: 2mm

Technische specificaties

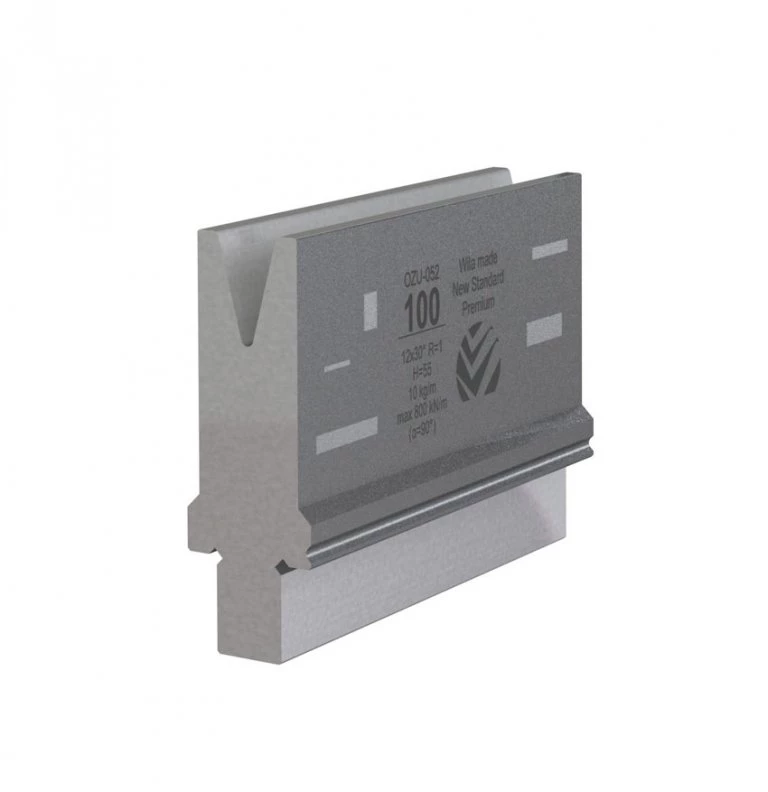

OZU-052

Groef: 12mm
Min. zetmaat tot 90°: 7mm
Max graden: 30°
Max. belasting: 1250 Kn/m
Max. plaatdikte: 2,5mm

Technische specificaties

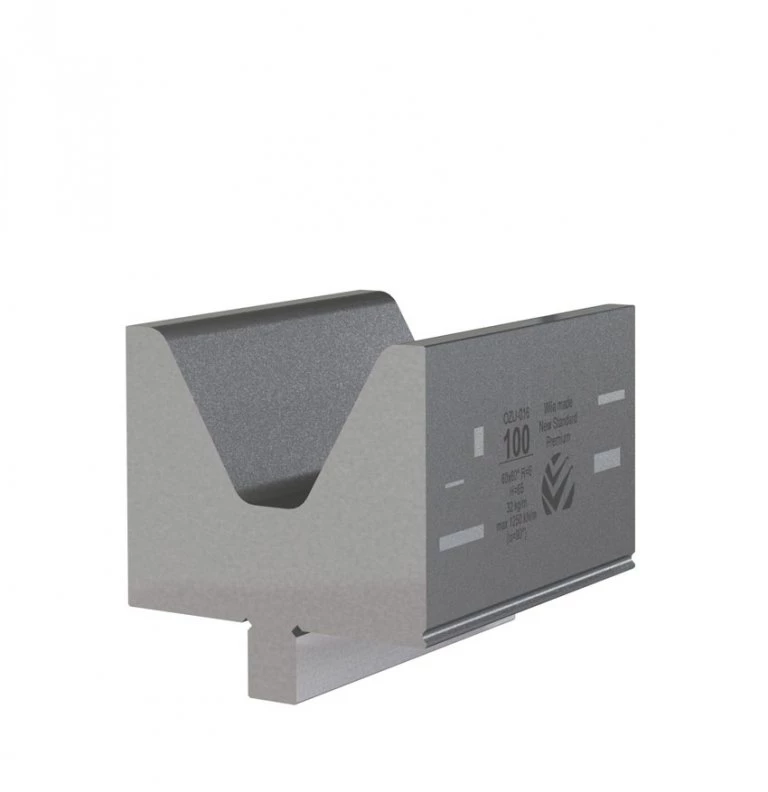

OZU-016

Groef: 60mm
Min. zetmaat tot 90°: 34mm
Max graden: 60°
Max. belasting: 1250 Kn/m
Max. plaatdikte: 10mm

Technische specificaties

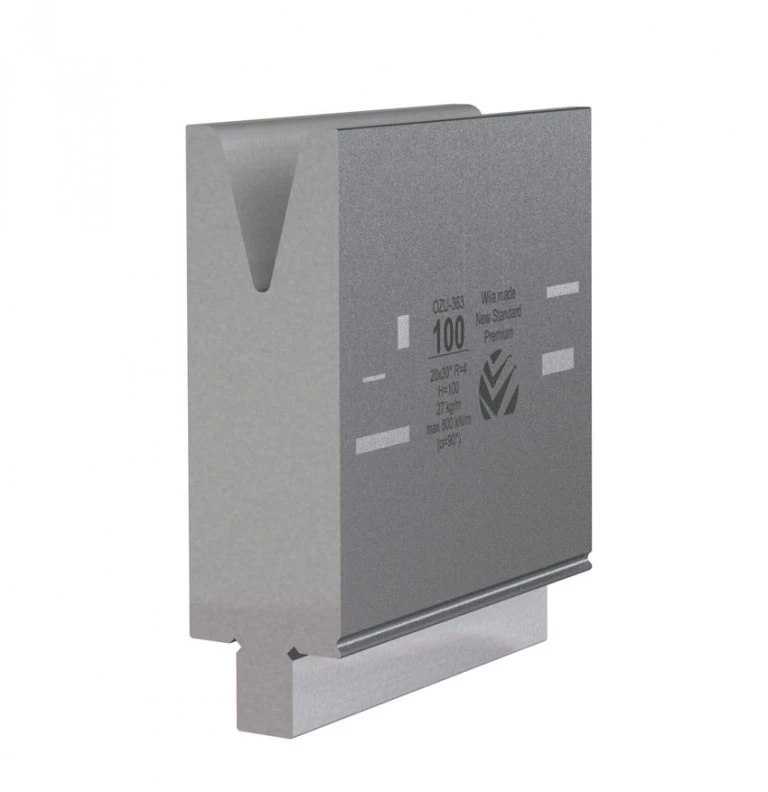

OZU-363

Groef: 20mm
Min. zetmaat tot 90°: 14mm
Max graden: 30°
Max. belasting: 550 Kn/m
Max. plaatdikte: 4mm

Technische specificaties

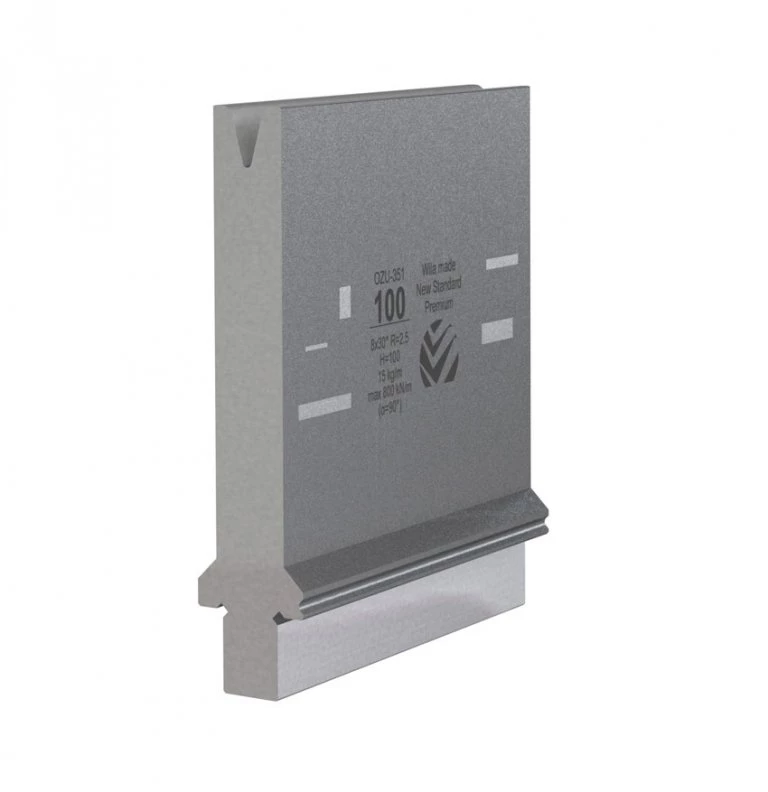

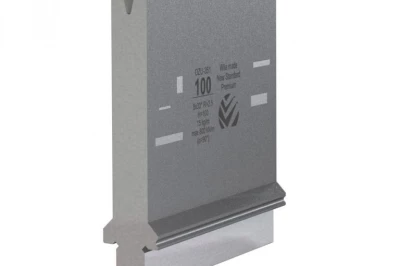

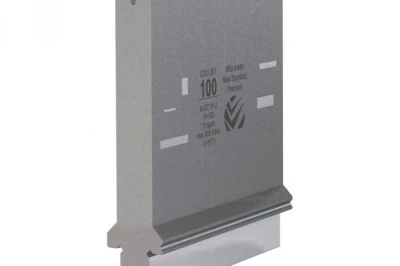

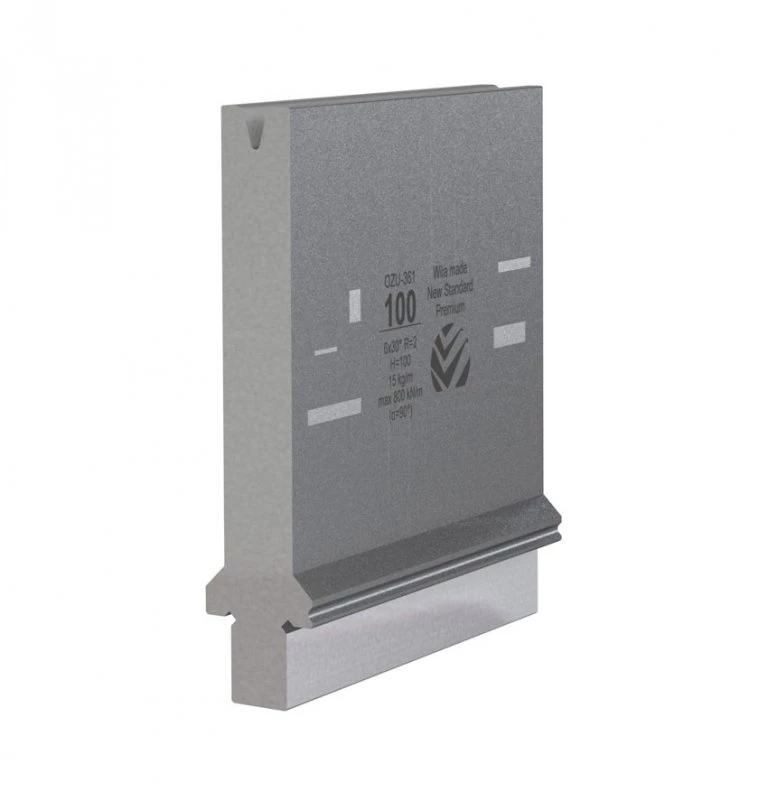

OZU-351

Groef: 8mm
Min. zetmaat tot 90°: 5,5mm
Max graden: 30°
Max. belasting: 800 Kn/m
Max. plaatdikte:

Technische specificaties

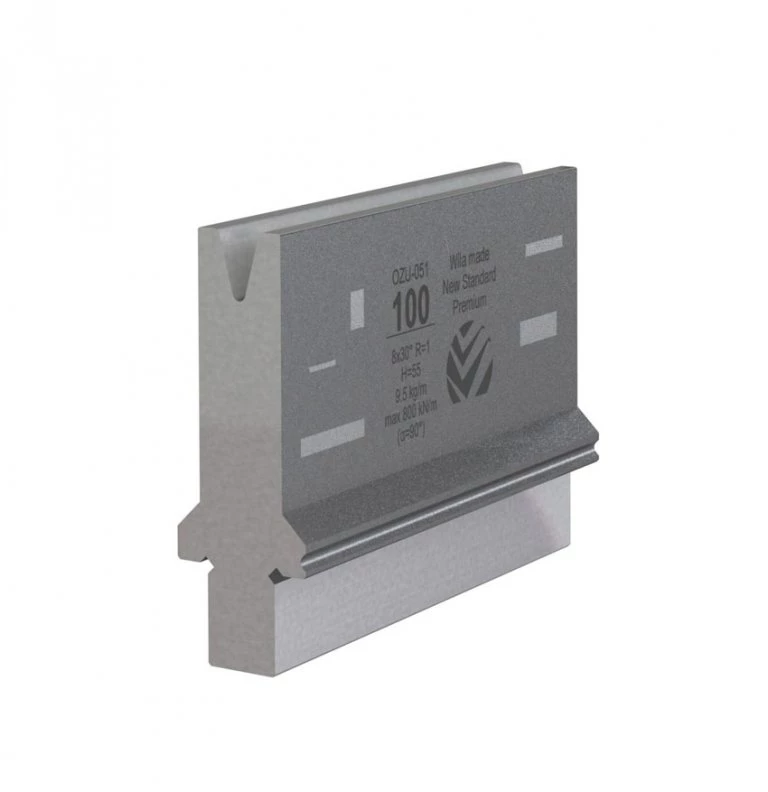

OZU-051

Groef: 8mm
Min. zetmaat tot 90°: 5mm
Max graden: 30°
Max. belasting: 400 Kn/m
Max. plaatdikte: 1,5mm

Technische specificaties

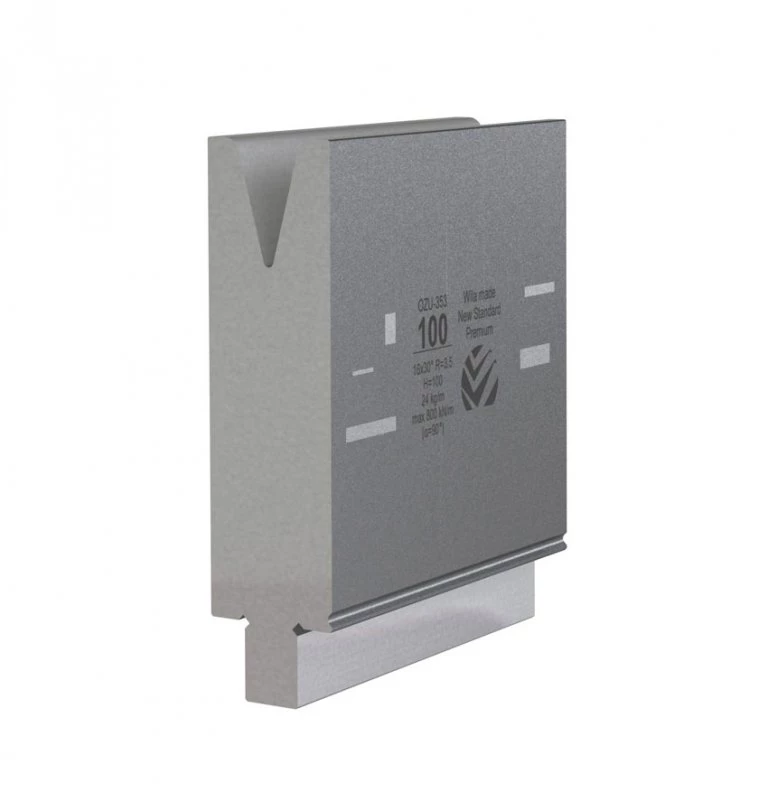

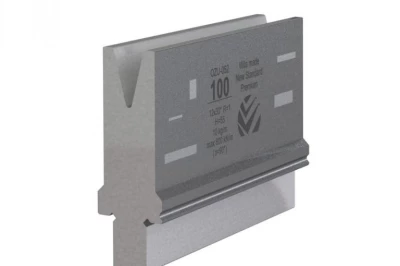

OZU-353

Groef: 16mm
Min. zetmaat tot 90°: 12mm
Max graden: 30°
Max. belasting: 800 Kn/m
Max. plaatdikte: 3mm

Technische specificaties

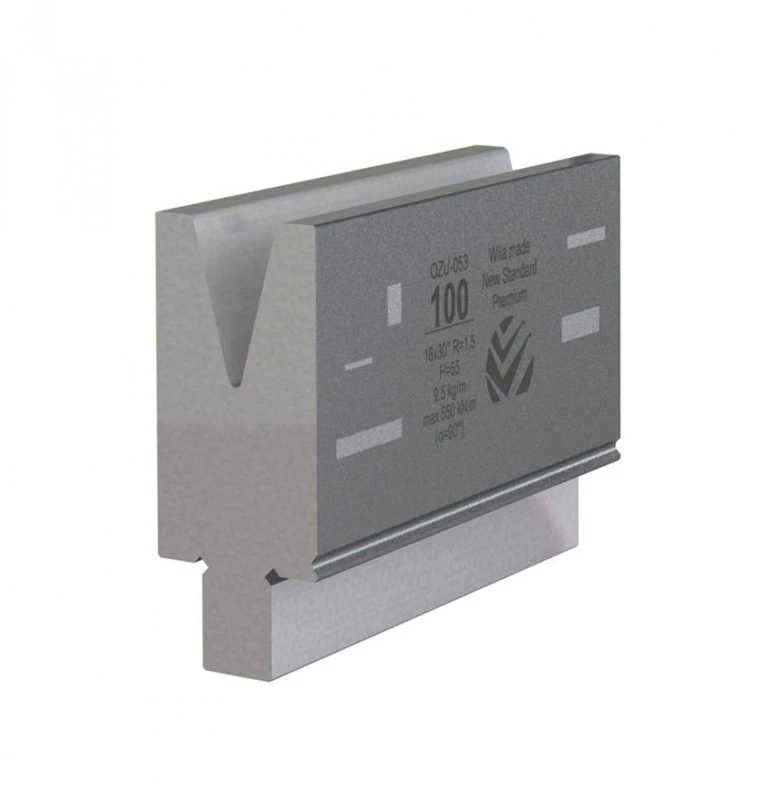

OZU-053

Groef: 16mm
Min. zetmaat tot 90°: 10mm
Max graden: 30°
Max. belasting: 550 Kn/m
Max. plaatdikte: 3mm

Technische specificaties

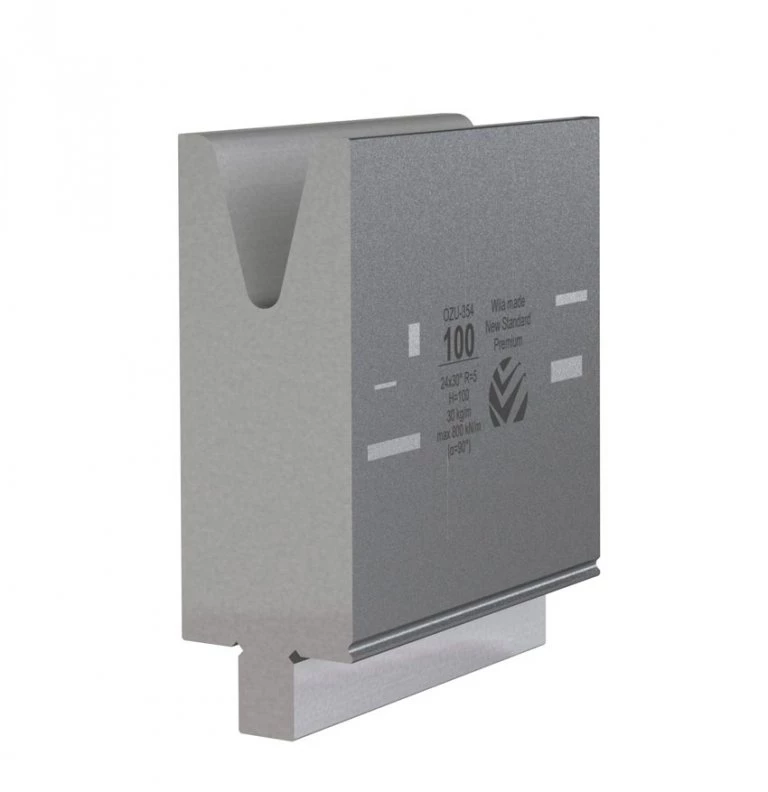

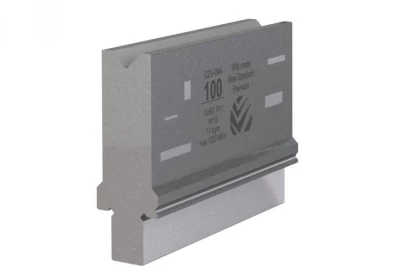

OZU-354

Groef: 24mm
Min. zetmaat tot 90°: 17mm
Max graden: 30°
Max. belasting: 800 Kn/m
Max. plaatdikte:

Technische specificaties

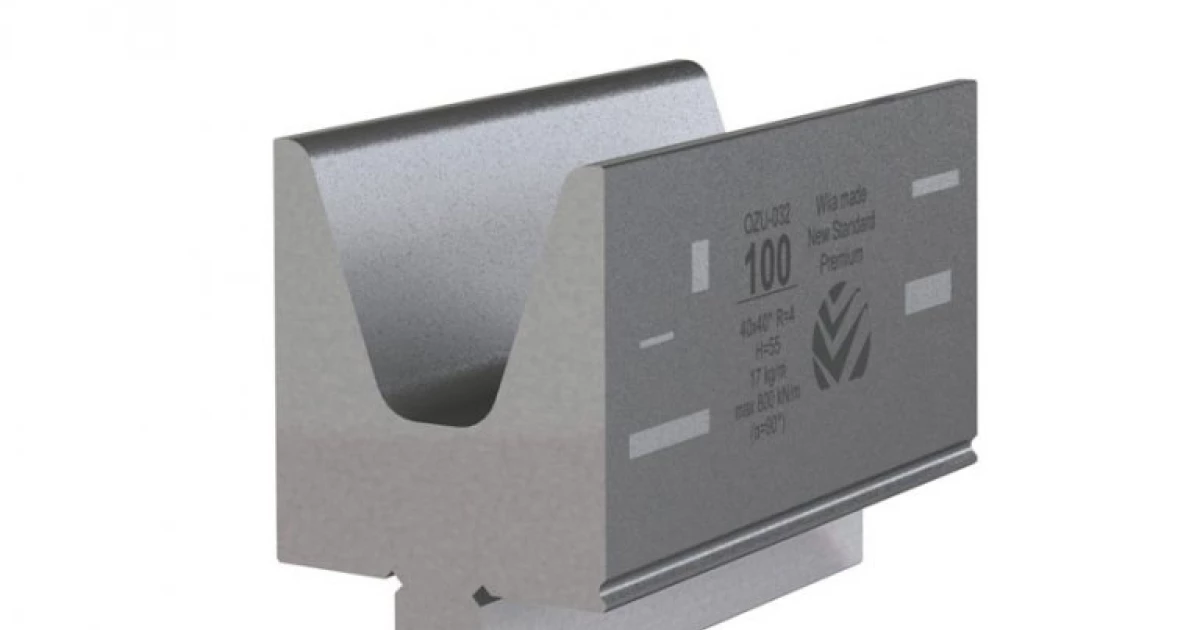

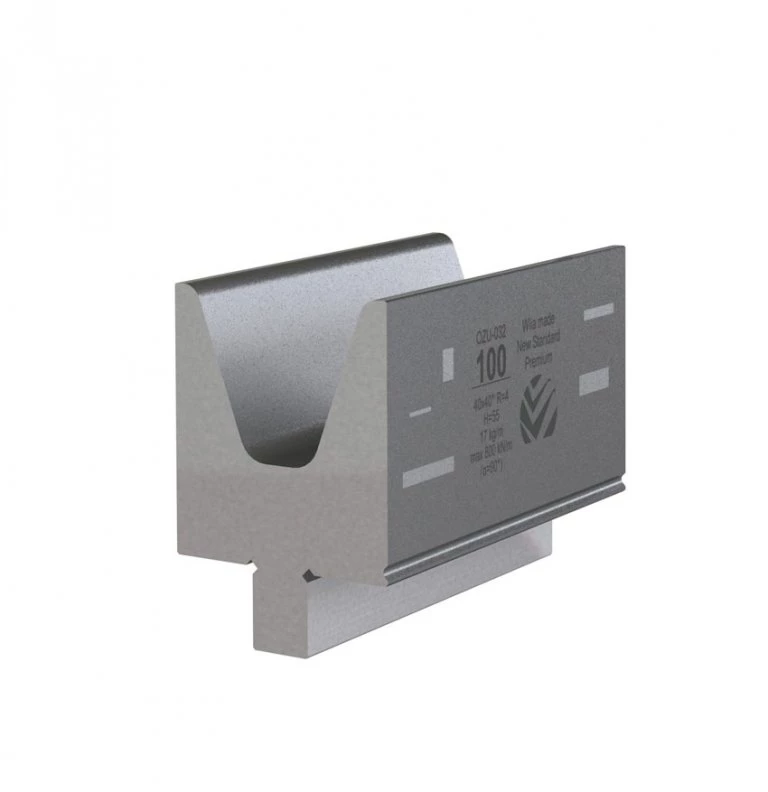

OZU-032

Groef: 40mm
Min. zetmaat tot 90°: 25mm
Max graden: 40°
Max. belasting: 800 Kn/m
Max. plaatdikte: 6mm

Technische specificaties

OZU-361

Groef: 6mm
Min. zetmaat tot 90°: 4,5mm
Max graden: 30°
Max. belasting: 800 Kn/m
Max. plaatdikte:

Technische specificaties

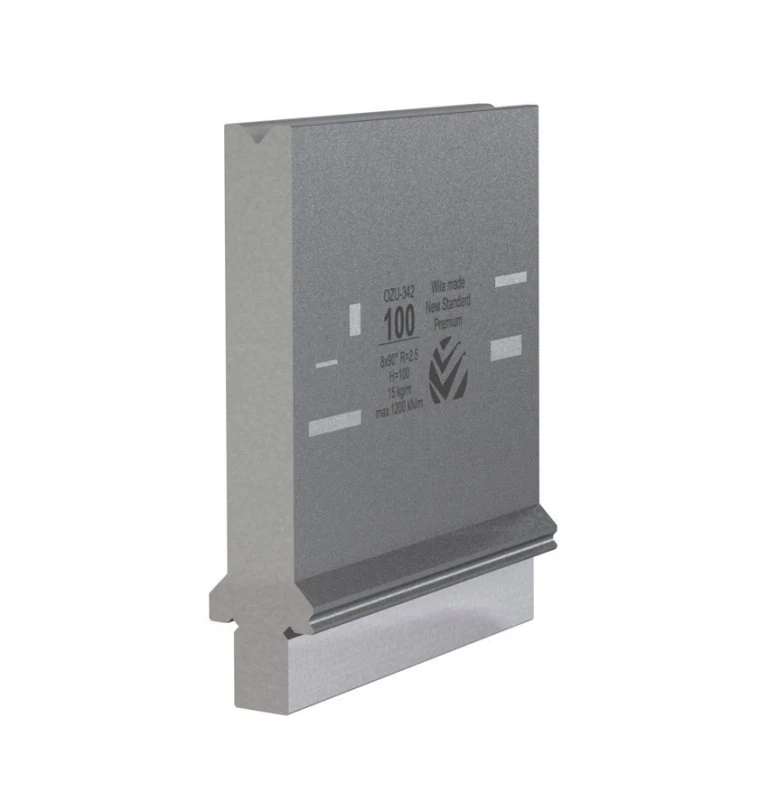

OZU-342

Groef: 8mm
Min. zetmaat tot 90°: 5,5mm
Max graden: 90°
Max. belasting: 1200 Kn/m
Max. plaatdikte:

Technische specificaties

OZU-044

Groef: 12mm
Min. zetmaat tot 90°: 7,5mm
Max graden: 90°
Max. belasting: 600 Kn/m
Max. plaatdikte: 1,5mm

Technische specificaties

OZU-035

Groef: 50mm
Min. zetmaat tot 90°: 28mm
Max graden: 80°
Max. belasting: 1500 Kn/m
Max. plaatdikte:

Technische specificaties

OZU-313

Groef: 24 mm
Min. zetmaat tot 90°: mm
Max graden: 80°
Max. belasting: 1250 Kn/m
Max. plaatdikte:

Technische specificaties

Speciale ondergereedschappen

Naast de standaard ondermatrijzen beschikt Hoekman Roestvaststaal ook over enkele speciale eigengemaakte ondergereedschappen.

V100

Groef: 100mm
Min. zetmaat tot 90°: 60mm
Max graden: 65°
Max. belasting: 1400 Kn/m
Max. plaatdikte:

V32

Groef: 32mm
Min. zetmaat tot 90°: 19mm
Max graden: 55°
Max. belasting: 1000 Kn/m
Max. plaatdikte:

V24

Groef: 24mm
Min. zetmaat tot 90°: 14mm
Max graden: 86°
Max. belasting: 1000 Kn/m
Max. plaatdikte:

V50

Groef: 50mm
Min. zetmaat tot 90°: 30,5mm
Max graden: 45°
Max. belasting: 1000 Kn/m
Max. plaatdikte:

V32

Groef: 32mm
Min. zetmaat tot 90°: 21mm
Max graden: 30°
Max. belasting: 800 Kn/m
Max. plaatdikte:

V80

Groef: 80mm
Min. zetmaat tot 90°: 50mm
Max graden: 60°
Max. belasting: 1200 Kn/m
Max. plaatdikte:

Meer weten over onze ondergereedschappen?

Heb je speciale vragen over aanleverspecificaties, maakbaarheid en haalbare toleranties, stel dan je vraag!
