Kanten met een valse knik

Wanneer we een U-profiel willen kanten, dienen we rekening te houden met de maximale lengte van de flanken van de U. Zijn deze te lang dan komt het product in botsing met de kantbank. Bij gebruik van een standaard zetstempel (zwanenhals), ontstaat het onderstaande probleem.

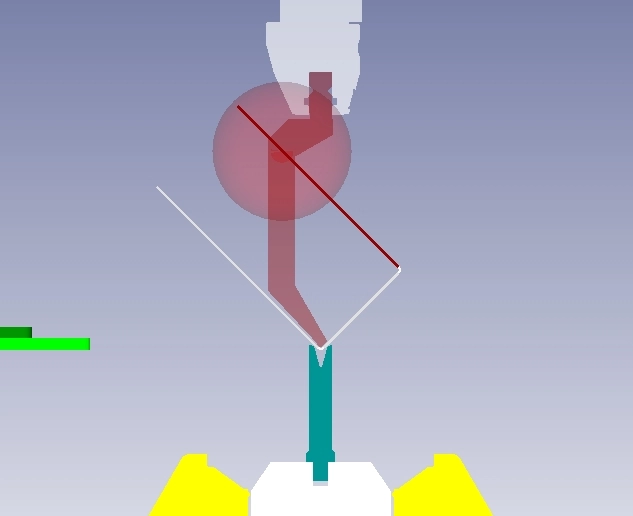

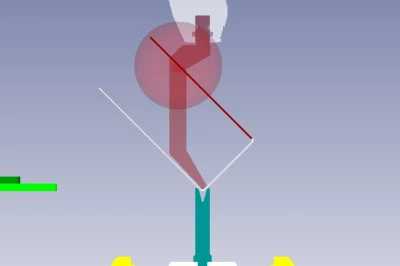

Flanken komen in botsing met de kantbank

Kanten met een valse knik

De oplossing is om het product te kanten met een valse knik. Door een extra buiging toe te passen in het midden van de U, ontstaat er extra ruimte. Met een platdrukstempel wordt de valse knik vervolgens weer uit het product gedrukt.

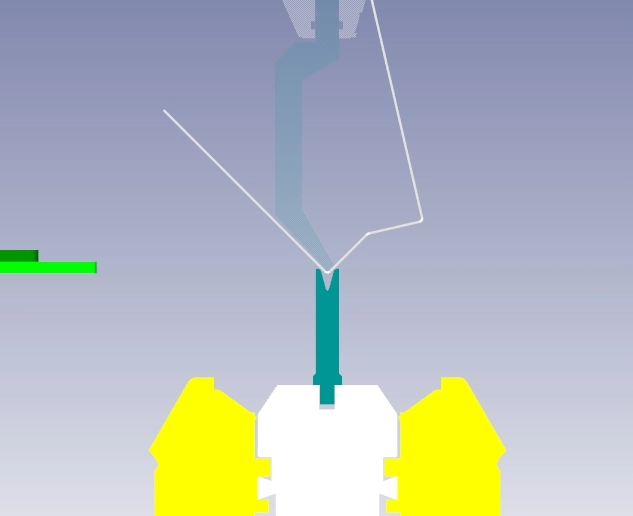

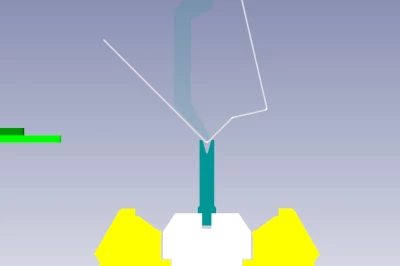

U-profiel kanten met valse knik

Voordeel

Het is een groot voordeel dat op deze wijze de maakbaarheid van afwijkende vormen wordt vergroot.

Nadeel

Er blijft een afdruk van de stempel zichtbaar over het midden van het product.

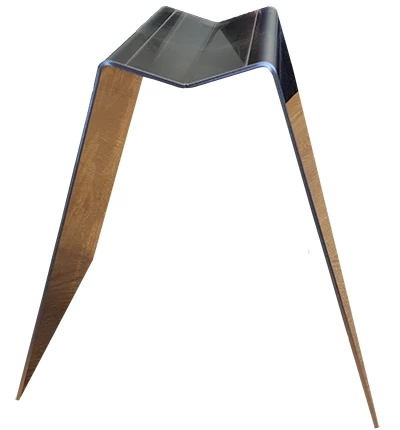

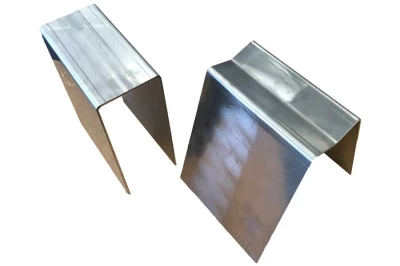

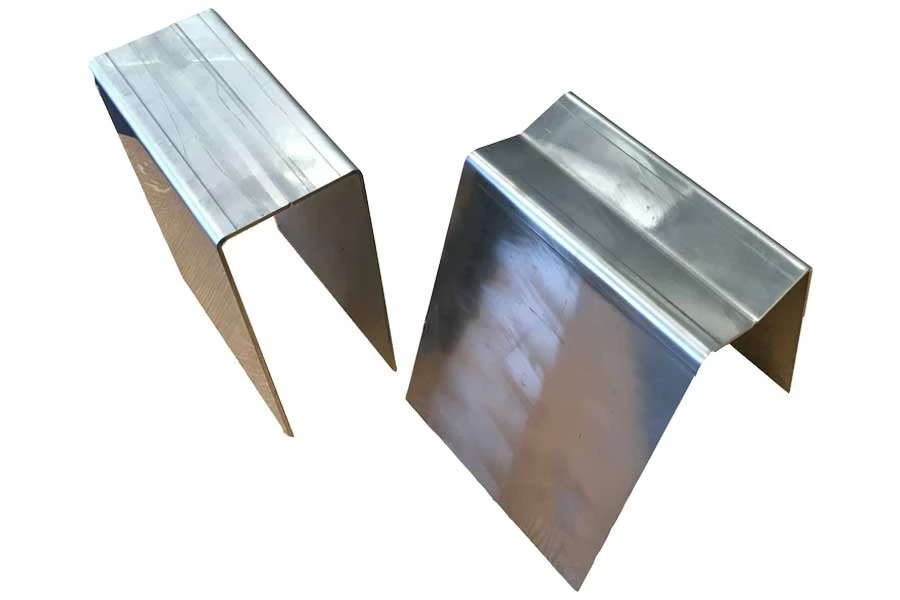

Resultaat U-profiel na kanten met valse knik

Waar moet je rekening mee houden bij gezette delen?

Er zijn bepaalde spelregels die gehanteerd dienen te worden, om tot een maakbaar product te komen.
Het is mogelijk om de zetstempels in PDF schaal 1:1 te downloaden, zodat je tijdens het ontwerpen al weet wat haalbaar is.

Bekijk de aanleverspecificaties voor CNC-kanten >
