UKB bovenstempels

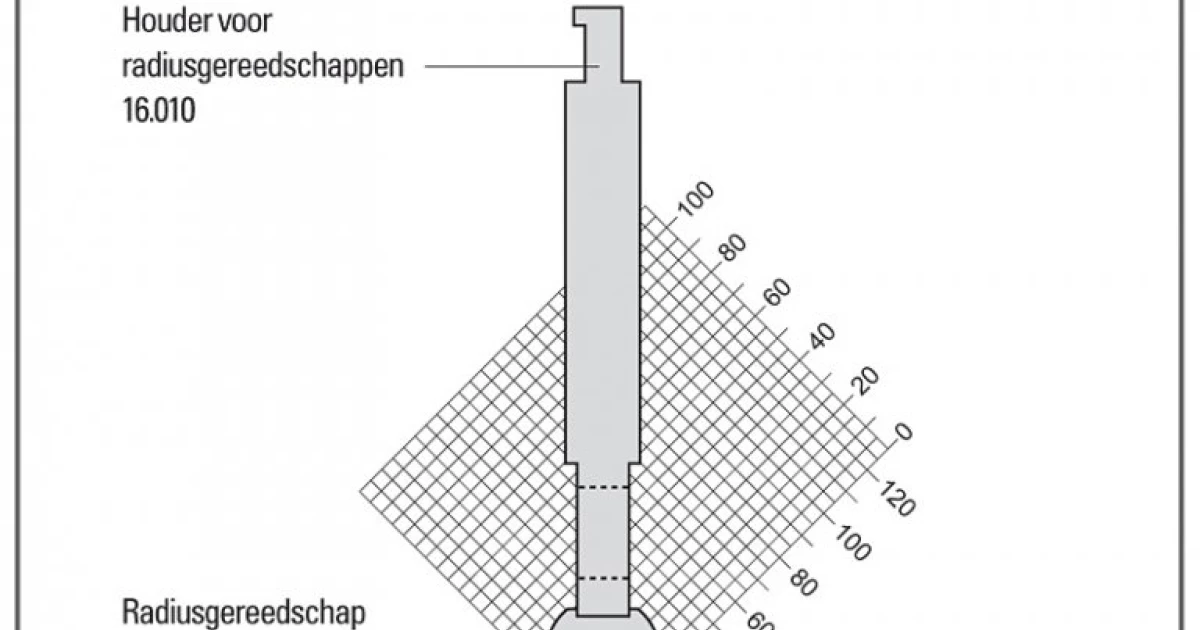

De bovenstempels van UKB zijn in te klemmen in een radiushouder. Voor afwijkende radii hebben wij verschillende bovengereedschappen in huis. Naast onze standaard bovengereedschappen voor de meest gangbare zettingen, hebben wij UKB bovenstempels en ondermatrijzen.

Bovenstempels UKB Systeem L

UKB 10.300

Radius: 7 mm

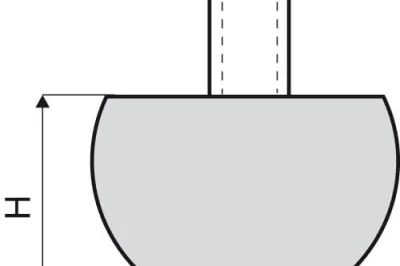

Hoogte: 181,5 mm (houder 170 mm + gereedschap 11,5 mm)
Max. belasting: 800 KN/m

UKB 10.303

Radius: 9 mm
Hoogte: 186 mm
Max. belasting: 800 KN/m

UKB 10.307

Radius: 12 mm
Hoogte: 190 mm
Max. belasting: 800 KN/m

UKB 10.308

Radius: 12,5 mm
Hoogte: 186 mm
Max. belasting: 800 KN/m

UKB 10.311

Radius: 15 mm
Hoogte: 190 mm
Max. belasting: 800 KN/m

UKB 10.316

Radius: 20 mm
Hoogte: 194 mm
Max. belasting: 800 KN/m

UKB 10.318

Radius: 25 mm
Hoogte: 29 mm
Max. belasting: 800 KN/m

UKB 10.321

Radius: 35 mm
Hoogte: 199 mm
Max. belasting: 800 KN/m

UKB 10.322

Radius: 40 mm
Hoogte: 215 mm
Max. belasting: 800 KN/m

UKB 10.324

Radius: 50 mm
Hoogte: 54 mm
Max. belasting: 800 KN/m

UKB 10.325 Platdrukstempel

Groef: vlak
Hoogte: 224 mm
Max. belasting: 800 kN/m

Meer weten over zetgereedschappen?

Heb je technische vragen over zetwerk, het gebruik van speciale zetgereedschappen of de maakbaarheid van een product? Neem dan gerust contact met ons op.
